Zenit Flow

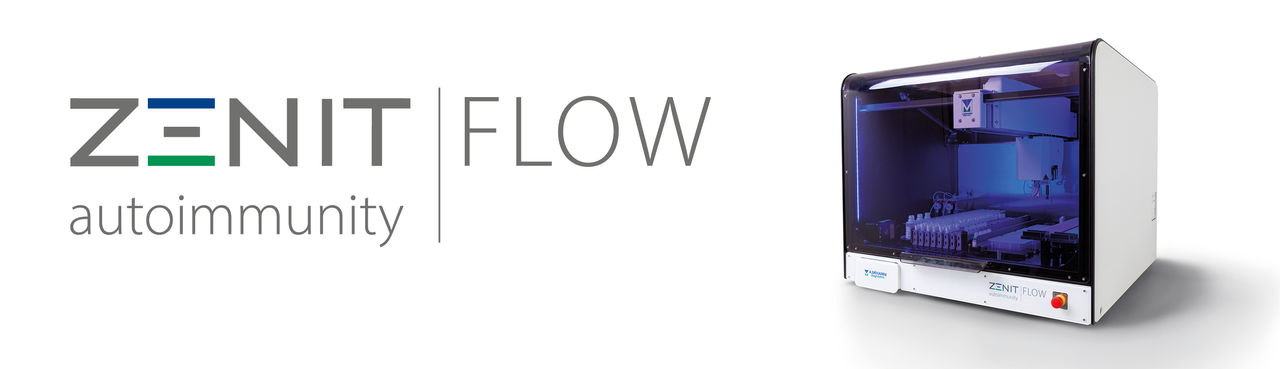

ZENIT FLOW ist der neue automatisierte IIF-Objektträgerprozessor von A.Menarini Diagnostics, der von der Probenverdünnung bis zum Aufbringen des Deckgläschens für eine verbesserte Standardisierung und einen flexiblen, für Labore optimierten Arbeitsablauf sorgt.

Systemkapazität
  • Bis zu 240 Proben: 8 x 30-Röhrchen
  • Bis zu 30 Objektträger: 2 x 15-Objektträger
  • Bis zu 384 Wells für Verdünnung und Titration: 4 x 96-Well-Platten, 1,2 ml Volumen
Skalierbarer Durchsatz
  • ~1 Stunde für 5 x 12-Well-Objektträger
  • 2,5 Stunden für 15 Objektträger mit 12 Wells
  • 5 Stunden für 30 Objektträger mit 12 Wells
Optimierter Workflow
  • Automatische Vorverdünnung von Proben aus verschiedenen Primärröhrchen in derselben Analyse-Session
  • 3 Nadeln: zwei Präzisionsdosiernadeln und eine Aspirationsnadel zur Erhöhung der Geschwindigkeit bei der Objektträger-Präparation
  • Die Objektträger sind am Ende des Prozesses vollständig eingedeckt, einschließlich Medium und Deckgläschen
  • Offene Konfiguration für die Einrichtung mehrerer IIF-Assays
  • Automatische Berechnung des Reagenzienverbrauchs
  • Integrierte 1D- und 2D-Barcodeleser für vollständige Rückverfolgbarkeit von Reagenzien und Proben
Standardisierte Ergebnisse
  • Hochpräzises Pipettieren
    • Kapazitiver Füllstandssensor für zuverlässige Pipettierung
    • Pipettiervolumen von 5 μl bis 1000 μl
  •  Standardisierung der Waschschritte
    • Separate Kanäle für die Dispensierung und Aspiration der Waschflüssigkei
    • Zwei verschiedene Waschmodi für Zellen und Gewebe (Multi-Drop oder kontinuierlicher Fluss)
  • Vermeidung von Verschleppungskontaminationen
    • Metallnadeln (unbeschichtet), innen und außen waschbar

ZENIT FLOW + ZENIT FAST: Eine erfolgreiche Kombination für die Präparation und das Scannen von IIF-Objektträgern

ZENIT FLOW wurde für den Einsatz mit ZENIT FAST entwickelt, um dank paralleler Verarbeitung und parallelem Scannen die Produktivität im Labor zu steigern. Diese Konfiguration lässt sich aufgrund ihrer außergewöhnlichen Flexibilität und Modularität leicht an jede Routine anpassen.

Parallele Objektträgerverarbeitung und -scannen ohne Vorlaufzeit

Der Workload von 30 Objektträgern des ZENIT FLOW kann mit den seriellen Beladung des ZENIT fast kombiniert werden, um einen echten Parallelbetrieb der Geräte zu ermöglichen, den Gesamtdurchsatz zu steigern und die Zeit bis zum Ergebnis zu minimieren.

Modularität
  • Nur eine einzige PC-Workstation zur Verwaltung von ZENIT FLOW und ZENIT FAST erforderlich
  • Mehrere ZENIT FLOW- und ZENIT FAST-Module können an eine einzige PC-Workstation angeschlossen werden
  • ZENIT Hub – zentralisierte Middleware für vollständige Rückverfolgbarkeit und bidirektionale LIS-Anbindung
  • Der Durchsatz kann erhöht und an die Bedürfnisse des Benutzers angepasst werden

OBJEKTTRÄGERVERARBEITUNG

Pumpen

1 Peristaltikpumpe; 2 Aspirationspumpen; 2 x 1,25-ml-Spritzenpumpen

Rückverfolgbarkeit

Proben: Linearer Barcodeleser mit Fokuseinstellung

Objektträger: Datenmatrix, Aztec-Code, Han Xin, Micro-QR-Code und QR-Code

Objektträgerkapazität

Bis zu 30 Objektträger

Probenkapazität

Bis zu 240 Proben

Anzahl Kontrollen

Bis zu 20 Fläschchen

Anzahl Verdünnungsmittel

Bis zu 10 Steckplätze für Verdünnungsmittelflaschen

Anzahl Reagenzien

Bis zu 17 Steckplätze für Konjugat- und Eindeckmedium-Flaschen

Anzahl Deckgläser

2x Spender mit einer Kapazität von jeweils bis zu 30 Deckgläsern (bezogen auf 24x60x0,1 mm und 24x64x0,1 mm)

Verdünnungsküvetten

384 (4x 96-Well-Verbrauchsmaterialblöcke, 1,2 ml Volumen)

Sonden

3 (2 Präzisionsnadeln und 1 zur Aspiration)

Objektträgerwaschen

Kontinuierlicher Durchfluss oder Mehrfach-Tropfen

Flüssigkeits-Sensor

Kapazitiver Füllstandssensor

Pipettiervolumen

5* μl -1000 μl

Externe Behälter (mit Sensoren)

2x 5 l Puffer, 1x 5 l Waschlösung, 1x 5 l Abfall

Umgebungsbedingungen – Arbeitssitzung

Temperatur

15-35 °C

Luftfeuchtigkeit

35 %–80 %, nicht kondensierend

Stromversorgung

100–240 V Wechselstrom bei 50/60 Hz

Leistungsaufnahme

Max. 150 VA

Geräuschemissionen

<63 dB (1 m), <72 dB Alarm

Höhe

< 2000m

Transport/Lagerung

Geräteabmessungen (B x H x T)

88 cm x 74 cm x 84 cm

Gerätegewicht

100 kg

Verpackungsabmessungen (B x H x T)

99 cm x 96 cm x 94 cm

Gewicht des Instruments in der Kiste

160 kg

Temperatur

von 0 bis 55 °C

Luftfeuchtigkeit

20 %–85 % r. F. (keine Kondensation oder Vereisung zulässig)

ZENIT FLOW ist eine offene Plattform und kann mehrere IIF-Assays unterstützen.

Weitere Informationen zum Reagenzienportfolio von A.Menarini Diagnostics Zenit IFA finden Sie auf der entsprechenden Webseite ZENIT Reagents
